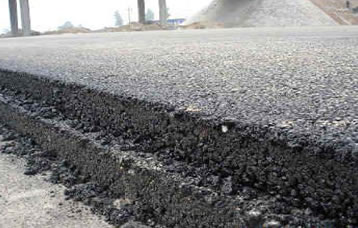

瀝青混凝土（bituminous concrete）俗稱瀝青砼，人工選配具有一定級配組成的礦料，碎石或軋碎礫石、石屑或砂、礦粉等；與一定比例的路用瀝青材料，在嚴格控制條件下拌制而成的混合料。
　　瀝青混凝土按所用結合料不同，可分為石油瀝青的和煤瀝青的兩大類[1] ；有些國家或地區(qū)亦有采用或摻用天然瀝青拌制的。
　　按所用集料品種不同，可分為碎石的、礫石的、砂質的、礦渣的數(shù)類，以碎石采用最為普遍。按混合料最大顆粒尺寸不同，可分為粗粒（35～40毫米以下）、中粒（20～25毫米以下）、細粒（10～15毫米以下）、砂粒 （5～7毫米以下）等數(shù)類。
　　按混合料的密實程度不同，可分為密級配、半開級配和開級配等數(shù)類，開級配混合料也稱瀝青碎石。其中熱拌熱鋪的密級配碎石混合料經久耐用，強度高，整體性好，是修筑高級瀝青路面的代表性材料，應用得最廣。
　　各國對瀝青混凝土制訂有不同的規(guī)范，中國制定的熱拌熱鋪瀝青混合料技術規(guī)范，以空隙率10%及以下者稱為瀝青混凝土，又細分為Ⅰ型和Ⅱ型，Ⅰ型的孔隙率為3（或2）～6%，屬密級配型；Ⅱ型為6～10%，屬半開級配型；空隙率10%以上者稱為瀝青碎石，屬開級配型；混合料的物理力學指標有穩(wěn)定度、流值和孔隙率等。
　　瀝青混合料的強度主要表現(xiàn)在兩個方面。一是瀝青與礦粉形成的膠結料的粘結力；另一是集料顆粒間的內摩阻力和鎖結力。礦粉細顆粒（大多小于0.075毫米）的巨大表面積使瀝青材料形成薄膜，從而提高了瀝青材料的粘結強度和溫度穩(wěn)定性；而鎖結力則主要在粗集料顆粒之間產生。選擇瀝青混凝土礦料級配時要兼顧兩者，以達到加入適量瀝青后混合料能形成密實、穩(wěn)定、粗糙度適宜、經久耐用的路面。配合礦料有多種方法，可以用公式計算，也可以憑經驗規(guī)定級配范圍，中國采用經驗曲線的級配范圍。瀝青混合料中的瀝青適宜用量，應以試驗室試驗結果和工地實用情況來確定，一般在有關規(guī)范內均列有可資參考的瀝青用量范圍作為試配的指導。當?shù)V料品種、級配范圍、瀝青稠度和種類、拌和設施、地區(qū)氣候及交通特征較固定時，也可采用經驗公式估算。
　　熱拌的瀝青混合料宜在集中地點用機械拌制。一般選用固定式熱拌廠，在線路較長時宜選用移動式熱拌機。冷拌的瀝青混合料可以集中拌和，也可就地路拌。瀝青拌和廠的主要設備包括：瀝青加熱鍋、砂石貯存處、礦粉倉、加熱滾筒、拌和機及稱量設備、蒸汽鍋爐、瀝青泵及管道、除塵設施等，有些還有熱集料的重新分篩和貯存設備（見瀝青混合料拌和基地）。拌和機又可分為連續(xù)式和分批式兩大類。在制備工藝上，過去多采用先將砂石料烘干加熱后，再與熱瀝青和冷的礦粉拌和。又發(fā)展一種先用熱瀝青拌好濕集料，然后再加熱拌勻的方法，以消除因集料在加熱和烘干時飛灰。采用后一種工藝時，要防止殘留在混合料中的水分影響瀝青混凝土使用壽命，最好能同時采用瀝青抗剝落劑，以增強抗水能力。
